В ЭБФ приветствуется размещение изображений на страницах статей. Чтобы украсить статью яркой картинкой или подробной схемой, вы должны провести некоторые подготовительные работы.

Предварительно изображения должны быть сохранены на ЭБФ.

Содержание


Где взять изображения

Если нужна фотография какого-либо реального объекта или явления, сфотографируйте его самостоятельно

Возможно, нужное изображение уже есть в нашем разделе ЭБФ: воспользуйтесь поиском по предполагаемому имени файла или просмотрите список «Изображений по темам».

Бывает, что изображение нашлось, но его качество вас не устраивает. Если у вас есть более качественное изображение с тем же содержанием, то имеет смысл загрузить его под тем же названием (то есть заменить старое изображение).

Если подходящего изображения в ЭБФ не нашлось:

  • Фотографию какого-либо реального объекта или явления лучше делать цифровой камерой. Можно использовать и обычную плёночную камеру, а потом отсканировать снимки, но это не так рационально.
  • Чертёж, схему, диаграмму можно нарисовать, используя какую-либо графическую или оформительскую программу. Другой вариант: аккуратно нарисовать всё на бумаге, а потом сканировать.

Требования к изображениям

Изображение, которое вы собираетесь поместить в свою статью, должно соответствовать ряду требований:

  • Используйте правильный формат изображений (см. commons:Commons:Media for cleanup/ru):
    • для векторных изображений применяйте формат SVG;
    • для неподвижных растровых изображений с преобладанием плавных цветовых переходов (фотографии, репродукции художественных произведений) применяйте формат JPEG;
    • для неподвижных растровых изображений с резкими границами между цветными областями (схемы, карты, скриншоты программ, изображения символов и т. д.) применяйте формат PNG;
    • для подвижных (анимированных) растровых изображений применяйте формат GIF;
    • если ваши изображения имеют другие форматы, то конвертируйте их в рекомендуемые.
  • Загружаемые изображения должны иметь максимально высокое разрешение, что обеспечит высокое качество печати. Максимальный размер файла в ЭБФ — 350 кбайт, поэтому уменьшайте их перед загрузкой на сервер!
  • Для каждого изображения имеется страница с его описанием, которую вы можете заполнить.

Желательно также иметь имя автора (фотографа или художника) и подумать над описанием изображения. Последнее должно быть коротким и не отвлекать от созерцания самого изображения.

Загрузка файла в ЭБФ

Загружать файлы в ЭБФ могут только участники, зарегистрированные одни сутки назад и сделавшие одну правку.

Загрузка файлов отражается в журнале загрузки файлов. Просмотреть ранее загруженные файлы можно в списке или в галерее загруженных изображений.

Описание изображения

После загрузки файла изображения появится ссылка на страницу описания этого изображения, где следует записать в обязательном порядке название, источник, откуда взято изображение (например, URL страницы сайта), а также, желательно, фамилию фотографа и/или автора (художника, скульптора и т. п.) изображенного произведения.

Для описания изображения рекомендуется использовать специальный шаблон {{Изображение}} . Формат использования шаблона с примером представления информации о лицензии (в данном случае — GFDL):

{{Изображение
| Описание       = <!-- Описание -->
| Источник       = <!-- Источник -->
| Время создания = <!-- Время создания -->
| Автор          = <!-- Автор -->
}}

{{GFDL}}
{{CC-BY-SA-3.0}}
{{PermissionOTRS-ID|0000000000000000}}

Для удобства последующей правки, лучше оставить комментарий из приведенного выше формата, а собственно текст описания помещать в соответствующую секцию (строку) шаблона сразу после комментария или перед ним — это впоследствии облегчит другим участникам правку шаблона. Если Вы не можете заполнить какую-либо позицию шаблона — просто оставьте в ней текст комментария.

Рекомендуемый формат описания

Ниже приводится рекомендуемый формат описания изображения, реализованный в шаблоне {{Изображение}}

Описание название изображенного объекта, (в случае репродукции — название оригинального произведения), дополнительные сведения об изображении, информация о местонахождении
Источник информация о том, откуда взято изображение (http://)
Время создания любые сведения о времени создания изображения
Автор имя автора (художника, скульптора) и/или фотографа

Включение в категории

Также желательно включать загруженные изображения в специальные категории, входящие в иерархию категорий Категория:Изображения по темам. Названия таких категорий должны обязательно начинаться с префикса «Изображения:» — например, Категория:Изображения:Футбол.

Вставка файла в статью

Вставка без изменения размеров

Чтобы вставить загруженное изображение в статью, достаточно указать ссылку на него: [[Файл:Имя файла]].

"Лунный" камень

«По умолчанию» изображение будет воспроизводиться слева в полную величину, а текст начинаться ниже его. Если вы хотите дать только ссылку на изображение, не приводя его на странице, то поставьте двоеточие перед словом «Файл»: [[:Файл:Имя файла]]. Щелчок на такую надпись загружает страницу самого изображения. Вот, попробуйте: Файл:Image001.jpg.

Альтернативный текст

Некоторые читатели ЭБФ отключают функцию показа изображений. В качестве альтернативы (вместо изображений) для таких читателей отображается специальный текст — пояснение к изображению, его вписывают в конце после вертикальной чёрточки: [[Файл:Имя файла|Альтернативный текст для изображений]].

Кроме этого, даже при включённом отображении изображений, альтернативный текст будет показываться в виде всплывающей подсказки при наведении курсора мыши на изображение.

Текст заголовка

Рамка

Для того чтобы обрамить какое-либо изображение, удобно использовать атрибут «border». Таким образом, например, легко решается проблема изображения флагов с белыми полями, сливающимися с фоном страницы.

[[Файл:Flag of Vologda Oblast.png|border|Флаг Вологодской области]]

Флаг Вологодской области

Пояснительная подпись

Пояснительная подпись

Чтобы сделать поясняющую подпись, используется атрибут «frame»:

[[Файл:Broom icon.png|frame|Пояснительная подпись]]

Он заключает изображение в рамку и смещает изображение вправо. В области «Пояснительная подпись» можно применять wiki-разметку. Пояснительная подпись одновременно выполняет вышеописанные функции альтернативного текста.

Уменьшение размеров

Пояснительная подпись

Атрибуты «thumb» или «thumbnail», вставленные между именем файла и пояснительной подписью, уменьшают ширину изображения (в зависимости от настроек пользователя — от 100px до 300px; высота изменяется пропорционально), прижимают его вправо и помещают в рамку:

[[Файл:Coat of Arms of Moscow.png|thumb|Пояснительная подпись]]

Кроме того, справа от пояснительной подписи появляется специальный значок: щёлкнув по нему, можно перейти на страницу изображения и посмотреть его в натуральную величину. Текст располагается слева от значка.

Пояснительная подпись

Для получения изображения заданной ширины (высота изменяется пропорционально), запишите её в пикселах (в формате ЧИСЛОрх). При этом не следует злоупотреблять чрезмерно большими значениями параметра. Этот атрибут можно использовать как отдельно, так и совместно с атрибутом «thumb» — тогда «thumb» добавляет рамку и подпись, но не влияет на размер:

[[Файл:Coat of Arms of Moscow.png|100px|Альтернативный текст для изображений]]

Или

[[Файл:Coat of Arms of Moscow.png|thumb|100px|Пояснительная подпись]]

Можно вписать изображение в прямоугольник заданного размера, указав его ширину и высоту:

[[Файл:Coat of Arms of Moscow.png|thumb|200x100px|Пояснительная подпись]]

Отношение сторон изображения (ширины к высоте) при этом не изменяется. Иными словами, когда пропорции изображения не совпадают с пропорциями заданного прямоугольника, тогда либо высота, либо ширина уменьшенного изображения окажется меньше заданной для прямоугольника. Поэтому, если необходимо задать именно высоту изображения (и дать ему пропорционально растянуться по ширине), то для этого достаточно сделать ширину описанного прямоугольника заведомо большей, нежели высота : 30000x200px, например.

Не забывайте о соразмерности изображения и текста. Если статья небольшая, то можно подобрать высоту изображения так, чтобы текст полностью охватывал его. В длинной статье не стоит делать изображения чрезмерно маленькими, иначе они «утонут» в тексте.

Расположение на странице

Смещение вправо

Герб Москвы

Кроме рассмотренных выше атрибутов «frame» и «thumb», прижать изображение вправо можно атрибутом «right». Пример:

[[Файл:Coat of Arms of Moscow.png|right|100px]]

В отличие от изображения с атрибутом «frame» или «thumb», в данном случае изображение не оказывается заключённым в рамку, и альтернативный текст не указывается в видимой подписи. Однако он всё равно используется в качестве всплывающей подсказки (после наведения курсора мыши на изображение), а также показывается вместо картинки для тех читателей, которые отключили отображение изображений в своём браузере. Поэтому рекомендуется указывать альтернативный текст после атрибута «right», за вертикальной чёрточкой. Пример:

[[Файл:Coat of Arms of Moscow.png|right|100px|Герб Москвы]]


Двух и более изображений
Файл 1
Файл 2
Файл 3

Для размещения двух и более изображений справа в одну горизонтальную линию используется тег

<div class="tright" style="clear:none">файл</div>

Исходный код:

<div class="tright" style="clear:none">[[Файл:Файл:Magnit 3.gif|thumb|Файл 1]]</div>
<div class="tright" style="clear:none">[[Файл:Magnit 3.gif|thumb|Файл 2]]</div>
<div class="tright" style="clear:none">[[Файл:Magnit 3.gif|thumb|Файл 3]]</div>


Смещение влево

Герб Москвы

Чтобы прижать изображение к левому краю страницы, используйте атрибут «left» или «none»:

[[Файл:Coat of Arms of Moscow.png|left]]

Это работает в том числе и для изображений с атрибутом «frame» или «thumb». Пример:

[[Файл:Coat of Arms of Moscow.png|thumb|left|100px|Герб Москвы]]

Текст, следующий за таким изображением, обтекает его справа.

Двух и более изображений
Файл 1
Файл 2
Файл 3

Для размещения двух и более изображений слева в одну горизонтальную линию используется тег

<div class="tleft" style="clear:none">файл</div>

Исходный код:

<div class="tleft" style="clear:none">[[Файл:Magnit 3.gif|thumb|Файл 1]]</div>
<div class="tleft" style="clear:none">[[Файл:Magnit 3.gif|thumb|Файл 2]]</div>
<div class="tleft" style="clear:none">[[Файл:Magnit 3.gif|thumb|Файл 3]]</div>


Окончание обтекания

Для пометки окончания обтекающего изображение текста используйте специальный HTML-код:

<br style="clear:both" />

или шаблон {{clear}} .

Текст, расположенный после этого кода, будет начинаться с новой строки — и будет располагаться ниже нижнего края любого из изображений, расположенных прежде этого кода в статье.

Расположение по центру

Для расположения изображения в центре страницы следует использовать атрибут «center». Пример:

[[Файл:Coat of Arms of Moscow.png|thumb|center|100px|Пояснительная подпись]]
Пояснительная подпись

Текст, следующий за таким изображением, не обтекает его ни с одной из сторон, а начинается ниже нижнего края изображения.

Автоматическое масштабирование высоких и широких изображений

Upright=0.5
без «px»-, но с параметром «upright»
без «px»

Картинки большой высоты и малой ширины в режиме thumb отображаются слишком высокими. В таких случаях рекомендуется поставить параметр upright. С этим параметром изображение отображается у́же (75 % от обычного изображения), что, как правило, приводит к более красивому восприятию.

[[Файл:Название-изображения.jpg|thumb|upright|без „px“-, но с параметром „upright“]]

Коэффициент в параметре upright можно изменить, если для очень высоких изображений 0,75 недостаточно:

[[Файл:Название-изображения.jpg|thumb|upright=0.5|без „px“-, но с параметром „upright=0.5“]]

Таким же способом можно масштабировать очень широкие изображения, например, панорамы. С коэффициентом upright > 1 они отображаются шире обычного. Пропорции при этом сохраняются.

[[Файл:Panorama.jpg|thumb|upright=1.8|Панорама, изображение 180 % стандартной ширины.]]

Ширина изображений округляется вверх до 10 пикселей.

Такое автоматическое масштабирование предпочтительнее закреплённой с помощью px ширины.

Дополнительные возможности

Галереи

Для вставки нескольких изображений в статью (например, изображений картин в статье о художнике), применяется специальный служебный тег <gallery>, который группирует изображения в галерею (по 4 изображения в каждом ряду).

В простейшем случае используется следующий синтаксис.

<gallery>
Файл:Coat of Arms of Moscow.png
Файл:Coat of Arms of Moscow.png|Подпись
Файл:Coat of Arms of Moscow.png|Подпись со [[Заглавная страница|ссылкой]]
</gallery>

Пример более изощрённого синтаксиса.

<gallery caption="Можно добавлять заголовки">
Также можно вставлять текст,
но если в тексте будет [[ссылка]], строка игнорируется
Файл:Coat of Arms of Moscow.png|Герб Москвы
Файл:St Basils Cathedral-500px.jpg|Собор Василия Блаженного
Файл:Dormition (Kremlin).JPG|Успенский собор
</gallery>
Форматирование галерей

Есть следующие параметры, регулирующие форматирование галереи:

  • perrow — количество элементов в строке
  • widths — размер (каждой) картинки по горизонтали
  • heights — размер (каждой) картинки по вертикали

Примеры:

 <gallery perrow=2 widths="300px" heights="300px">
 Файл:Mercury in color - Prockter07 centered.jpg
 Файл:PIA04866 modest.jpg
 Файл:Apollo 11 bootprint.jpg
 </gallery>
 <gallery perrow=4 widths="160px" heights="160px">
 Файл:Mercury in color - Prockter07 centered.jpg
 Файл:PIA04866 modest.jpg
 Файл:Apollo 11 bootprint.jpg
 </gallery>

Изображения внутри таблиц

Комбинируя таблицы и изображения, можно представлять информацию, например, в таком виде:

Города Германии
Берлин
Ратуша г. Берлина
Вернигероде
Замок г. Вернигероде зимой

Исходный текст для этого примера таков:

{| style="border:1px solid black; border-collapse:collapse;"
!colspan="4"|Города Германии
|-
|Берлин|| [[Файл:Berliner Rathaus gross.jpeg|thumb|none|110px|Ратуша г. Берлина]]
|Вернигероде|| [[Файл:WernigerodeCastleWinter.jpg|thumb|none|100px|Замок г. Венигероде зимой]]
|}

Ссылки и надписи поверх изображений

Существует возможность создавать надписи и ссылки поверх изображений. Пользоваться этой возможностью не рекомендуется, так как в некоторых браузерах такие изображения могут показываться некорректно. Примером использования данной возможности может служить карта городов Германии, в которых проходил Чемпионат мира по футболу 2006

Исходный текст для этого примера:

<div style="position: relative; width: 300px;">
[[Файл:Germany WC.png|300px|]]
{{Image label|x=0.83 |y=0.39 |scale=300|text=[[Берлин]]}}
{{Image label|x=0.23 |y=0.565|scale=300|text=[[Дортмунд]]}}
{{Image label|x=0.335|y=0.77 |scale=300|text=[[Франкфурт-на-Майне]]}}
{{Image label|x=0.19 |y=0.50 |scale=300|text=[[Гельзенкирхен]]}}
{{Image label|x=0.485|y=0.225|scale=300|text=[[Гамбург]]}}
{{Image label|x=0.46 |y=0.41 |scale=300|text=[[Ганновер]]}}
{{Image label|x=0.23 |y=0.87 |scale=300|text=[[Кайзерслаутерн]]}}
{{Image label|x=0.15 |y=0.65 |scale=300|text=[[Кёльн]]}}
{{Image label|x=0.73 |y=0.58 |scale=300|text=[[Лейпциг]]}}
{{Image label|x=0.65 |y=1.09 |scale=300|text=[[Мюнхен]]}}
{{Image label|x=0.61 |y=0.86 |scale=300|text=[[Нюрнберг]]}}
{{Image label|x=0.39 |y=0.98 |scale=300|text=[[Штуттгарт]]}}
</div>

Imagemap

Параметры
desc Определяет положение ссылки на описание изображения. Возможные варианты: top-right, bottom-right, bottom-left, top-left или none. Помещает голубой значок «i» со ссылкой на страницу описания изображения в выбранный угол. По умолчанию значение параметра bottom-right. Чтобы скрыть ссылку на описание, выберите значение none.
rect Прямоугольник. Параметры — координаты левого верхнего и правого нижнего углов, за ними следует ссылка в квадратных скобках.
circle Круг. Первые два параметра — координаты центра, третий — радиус, за ними следует ссылка в квадратных скобках.
poly Многоугольник. Параметры — координаты углов, за ними следует ссылка в квадратных скобках. Многоугольники должны быть заданы прежде всех других фигур!
default Определяет ссылку по умолчанию в тех местах, где не заданы другие регионы.


Пример

(нажмите на экран, клавиатуру, женщину или знак копирайта)

Монитор (дисплей)КлавиатураЖенщинаАвторское правокакая-то картинка
Описание изображения
<imagemap>
Файл:Foo.jpg|200px|какая-то картинка
poly 131 45 213 41 210 110 127 109 [[Монитор (дисплей)]]
poly 104 126 105 171 269 162 267 124 [[Клавиатура]]
rect 15 95 94 176   [[Женщина]]
# Комментарий. Эта строчка игнорируется
circle 57 57 20    [[Авторское право]]
desc bottom-left
</imagemap>
Масштабирование

Изображение масштабируется, если описать цифры под номинальную ширину (та которая у изображения, а не на экране).

<imagemap>
Image:Ursa Minor constellation map ru lite.png|250px|
rect 255 1684 630 1899 [[Дракон (созвездие)]]
rect 173 48 547 172 [[Цефей (созвездие)]]
rect 920 48 1356 205 [[Полярная звезда]]
rect 1076 452 1436 684 [[Жираф (созвездие)]]
rect 972 1166 1131 1285 [[Кохаб]]
rect 806 1333 968 1452 [[Феркад ]]
rect 792 295 897 423 [[Дельта Малой Медведицы]]
rect 636 596 769 685 [[Эпсилон Малой Медведицы]]
rect 775 861 874 992 [[Дзета Малой Медведицы]]
rect 552 986 661 1095 [[Эта Малой Медведицы]]
rect 28 864 155 970 [[Хи Дракона]]
rect 8 1537 125 1685 [[Дзета Дракона]]
rect 1338 1828 1489 1930 [[Альфа Дракона]]
desc bottom-right
</imagemap>
Дракон (созвездие)Цефей (созвездие)Полярная звездаЖираф (созвездие)КохабФеркадДельта Малой МедведицыЭпсилон Малой МедведицыДзета Малой МедведицыЭта Малой МедведицыХи ДраконаДзета ДраконаАльфа Дракона
Описание изображения
Как убрать синюю букву i?

Параметр thumb помогает убрать синюю букву i. Также ее можно передвинуть в другой угол (desc bottom-left или desc bottom-right, либо top вместо bottom).

Онлайновый редактор карт-изображений

Ему надлежит скормить (в поле URL) ссылку на картинку, ширина которой совпадает с номинальной шириной изображения (та, которая указана в свойствах самого изображения), затем нажать Load. SVG не воспринимает — поэтому нужно давать ссылку на результирующий PNG, отмасштабированный под исходную ширину (которая показана в свойствах изображения SVG).

Рекомендации

Оформление ознакомительного рисунка

Многие статьи Википедии содержат один рисунок (ознакомительный), иллюстрирующий главную мысль статьи. В этом качестве для биографической статьи используется портрет, для статьи о бытовой технике — фотография предмета статьи, для статьи об общественном движении — его символ или флаг, и так далее.

Рекомендуется именно этим изображением и начинать статью. Такое изображение должно обязательно иметь атрибут thumb и пояснительную подпись. Пример:
[[Файл:Водовзводная башня.jpg|thumb|Пояснительная подпись]]

Размеры изображений

Поскольку разрешение экрана у всех разное, каждый читатель ЭБФ может в личных настройках выбрать подходящий ему размер thumb в пределах от 120 до 300 пикселей. Редактируя статью, по возможности не задавайте размеры изображений; вместо этого полагайтесь на собственный выбор читателя. Впрочем, задание специальных размеров рисунка может оказаться оправданным в некоторых специальных случаях. Например, если важные мелкие детали изображения скрадываются при уменьшении, тогда его размер придётся специально сделать большим. Или, если высота изображения сильно превосходит ширину (или наоборот), тогда для него придётся задать несколько иное ограничение размеров, нежели выбираемое читателем.

Зависимость положения иллюстраций от направления лиц и движения объектов

Пример: эта девушка размещена неудачно (спиной к статье)

Уместное размещение изображений (слева или справа от текста) почти всегда зависит от положения лица на иллюстрации (если это портрет), или от направления движения объекта (если изображается движущийся объект).

Размещение портретов

Если лицо на портрете обращено не прямо к читателю, то его обращают по направлению к тексту статьи:

  • если человек изображён анфас, или если мы имеем дело с групповой фотографией, то изображение можно поместить и слева, и справа от текста,
  • но если человек изображён в профиль или в пол-оборота, то следует помещать изображение так, чтобы он не казался отвернувшимся от статьи:
    • изображённые глядящими направо от читателя — размещаются слева от текста,
    • изображённые глядящими налево от читателя — размещаются справа от текста.

Аналогичное правило действует в отношении животных.

Размещение изображений движущихся объектов

Пример: этот болид размещён удачно (носом к тексту статьи).

Если движущийся объект (всадник, телега, автомобиль, летательный аппарат, брошенный предмет) изображён движущимся не прямо к читателю или от читателя, то иллюстрация размещается так, чтобы направление движения объекта было обращено к тексту статьи:

  • объекты, изображённые движущимися отвесно вверх (например, взлетающая ракета), или отвесно вниз, или от читателя (взлетающий самолёт, снятый со стороны хвоста), или на читателя (автомобиль, снятый со стороны лобового стекла) — а также групповые снимки предметов, движущихся в различных или противоположных направлениях — могут помещаться и слева, и справа от статьи,
  • но если объект изображён движущимся вбок или по диагонали, то следует помещать изображение так, чтобы он не казался движущимся прочь от статьи:
    • изображённые движущимися направо от читателя — размещаются слева от текста,
    • изображённые движущимися налево от читателя — размещаются справа от текста.

Недопустимость зеркального отображения иллюстраций

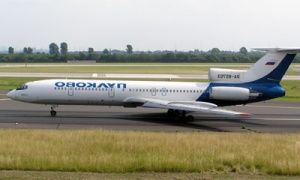

Пример: название какой авиакомпании написано на фюзеляже самолёта?

Не занимайтесь зеркальным отображением иллюстраций. Если, согласно вышеприведённым рекомендациям, направление изображаемого взгляда или движения не соответствует положению какого-либо изображения на странице, то переместите это изображение по другую сторону от текста, а не пытайтесь зеркально отобразить само изображение, чтобы изменить направление на обратное.

Зеркальное отображение искажает многие категории фактов, запечатлённых на иллюстрациях. К их числу относятся, в частности:

  • Особенности лица, не обладающие зеркальной симметрией. (Пример: на правой или на левой щеке у Отто Скорцени располагается шрам от уха до подбородка?)
  • Начертание текста. (Не все владеют, подобно Леонардо да Винчи, навыками чтения зеркально отображённого текста; и если зеркально отобразить изображение самолёта, то многие ли окажутся способными прочесть надпись на его фюзеляже?)
  • Расположение наград и знаков отличия на мундирах.
  • Географическое положение деталей пейзажа относительно направления тени (или относительно другой линии, географическое направление которой самоочевидно).
  • Направление развития спиралевидной раковины моллюсков (по часовой стрелке, или против неё).
  • Этикет расположения столовых приборов в ладонях при приёме пищи.
  • Изменение направления мужской или женской застежки на одежде.

Поэтому следует любой ценой избегать зеркального отображения иллюстраций.

Нагромождение изображений

Статья может стать трудночитаемой и выглядеть неряшливо, если на странице расположено слишком много изображений при сравнительно малом объёме текста. По этой причине старайтесь включать в небольшую статью наиболее важные иллюстрации и лишь по мере её увеличения подключать дополнительные, либо включать дополнительные изображения в структурированные галереи.

Служебные страницы

Инструменты

Поиск свободных иллюстраций

PNG-конвертеры

Ссылки

Личные инструменты
